Phasenschienen
senkrecht und waagerecht
Für die einfachste und schnellste Verdrahtung von Reiheneinbaugeräten.
Leiten Sie eine neue
Installationsphase ein
Schneller, sicherer, sauberer: Unsere senkrechten und waagerechten Phasenschienen erweitern Ihren Installationsraum, verkürzen die Montagezeit und eröffnen Ihnen ungeahnte Kombinationsmöglichkeiten. Perfekt für die Einspeisung von Schutzgeräten in allen Verteilersystemen. Dort spielen Phasenschienen eine zentrale Rolle, indem sie den Strom zuverlässig von der Energiequelle zu den einzelnen Modulargeräten oder Reiheneinbaugeräten führen. Phasenschienen übernehmen dabei die Aufgabe, die unterschiedlichen Stromphasen aufzunehmen und zu verteilen. Je nach Einsatzbereich und Bedarf stehen Sammelschienen als 1-polige, 2-polige, 3-polige oder 4-polige Ausführungen zur Verfügung.
Phasenschienen
senkrecht und waagerecht

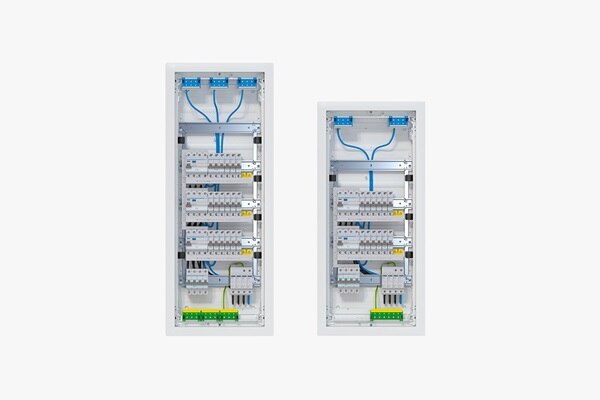

Sicherungsautomaten zeitsparend und effizient verbinden
Die senkrechten Phasenschienen machen die Verdrahtung von Reihe zu Reihe einfacher als je zuvor und sind für die gängigen Kombinationen von Schutzgeräten verfügbar. Diesen Installations-Turbo gibt es nur von Hager. Bei der Einspeisung mehrerer Gerätereihen kommt es immer wieder zu Klemmenproblemen. Mit den senkrechten Phasenschienen umgehen Sie das gekonnt, indem Sie bis zu drei Hutschienen mit einer Phasenschiene und einer Einspeiseverdrahtung versorgen. So werden Leitungsvolumen und Verdrahtungsaufwand drastisch reduziert. Die Einspeisung erfolgt über die schraubbare hintere Bi-Connect Käfigklemme.
Die waagerechten Phasenschienen lassen sich dank quickconnect Klemmen einfach stecken und jederzeit wieder lösen. Sie ermöglichen die schnelle, sichere und saubere Einspeisung von Modulargeräten auf der Hutschiene im Verteiler. Und das unabhängig von der Haupteinspeisung des Schutzgeräts, da die Schraube der Quickconnect-Geräte nur auf die Käfigklemme wirkt und nicht auf die Kontaktierung der waagerechten Phasenschiene.
Phasenschienen
Kombinationsbeispiele

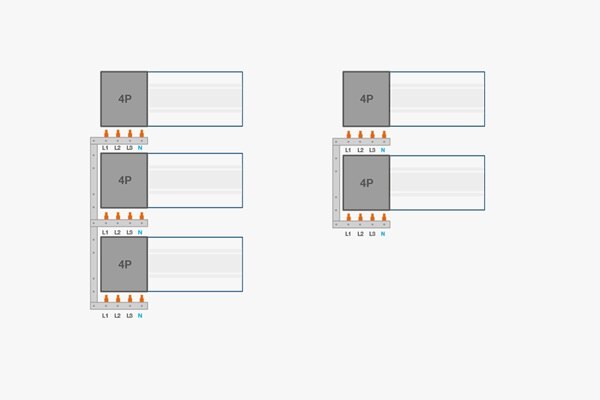

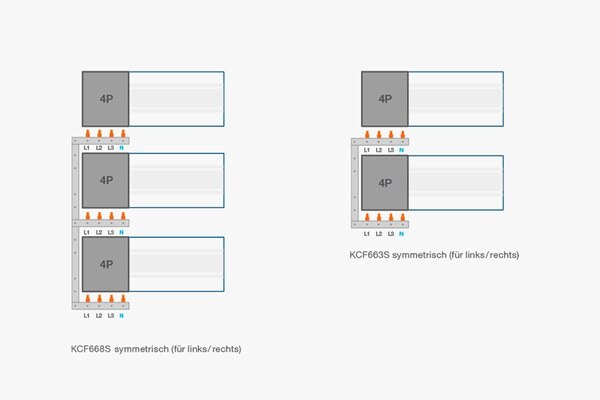

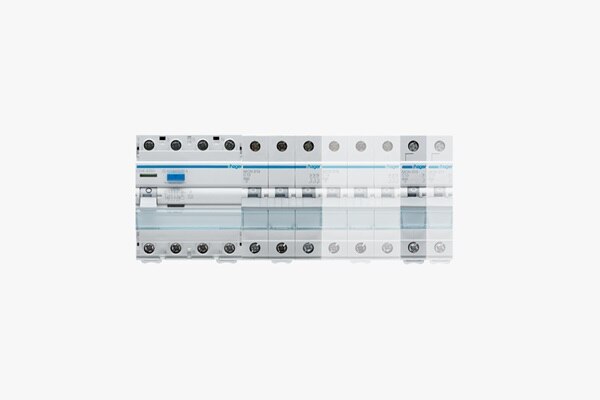

Gruppen-FI 4-polig LS Kombination

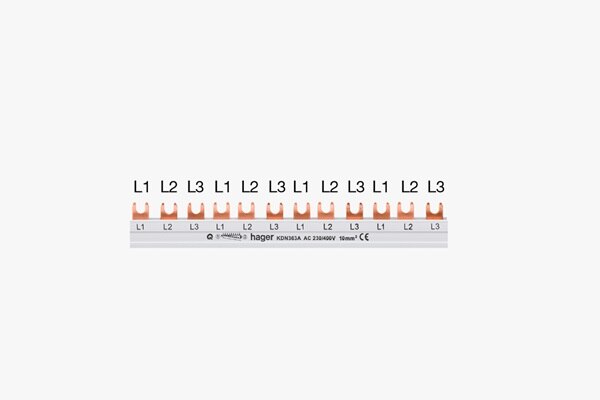

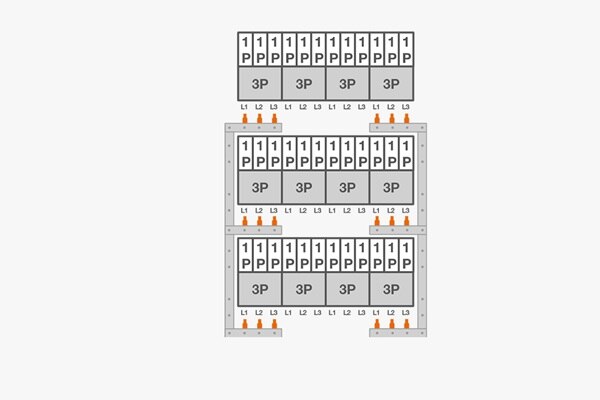

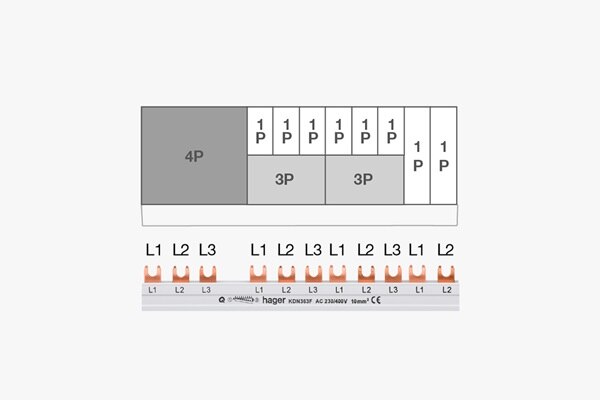

KDN363F, 3-polig, 10mm² L=12

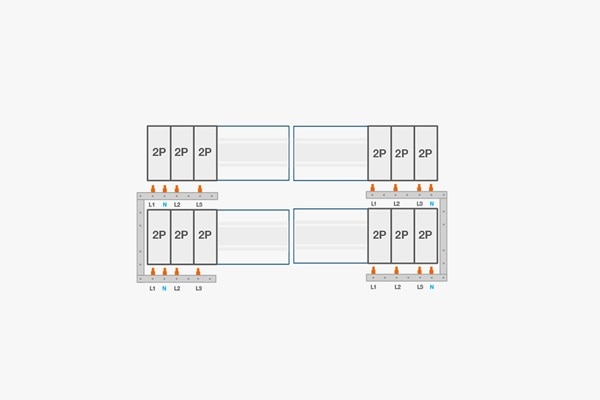

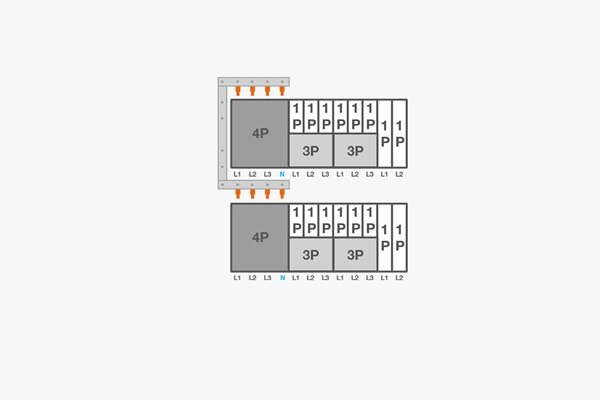

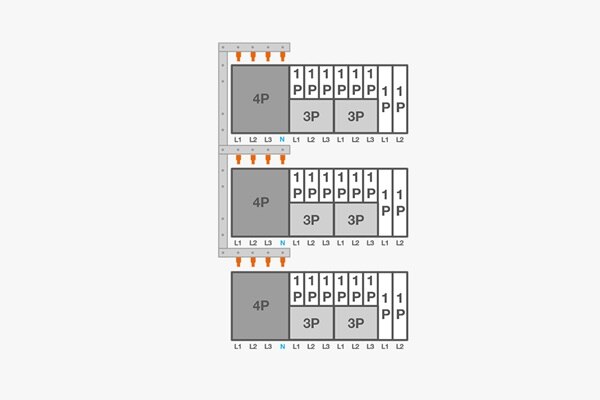

Einspeisung von oben über Gruppen-FI auf bis zu 8 LS

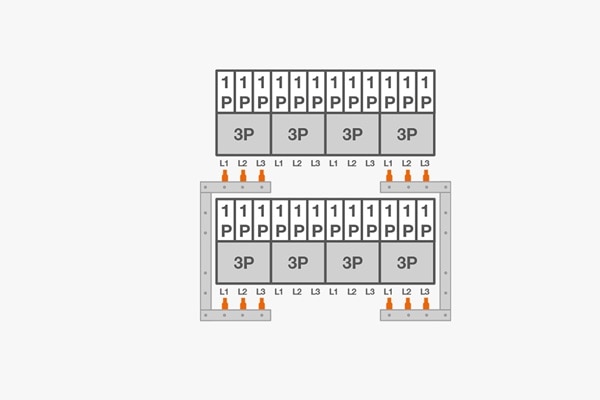

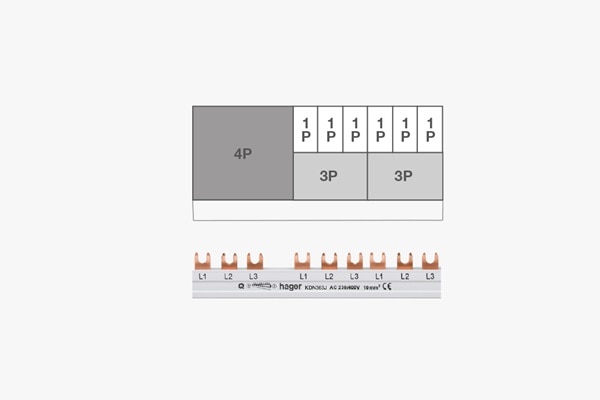

KDN363J, 3-polig, 10mm² L=10

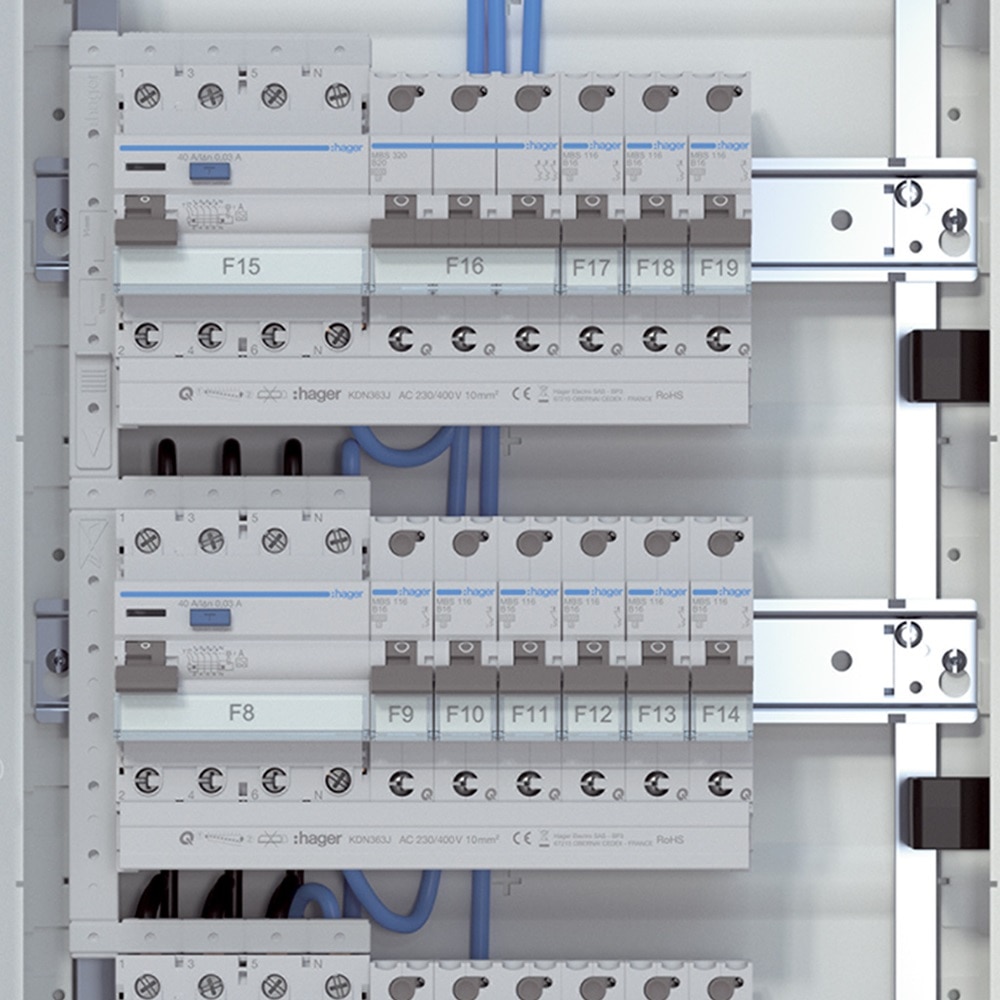

Einspeisung von oben über Gruppen-FI auf bis zu 6 LS (18015-1)

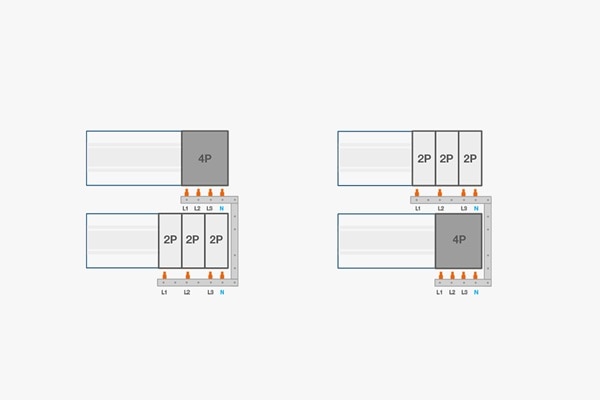

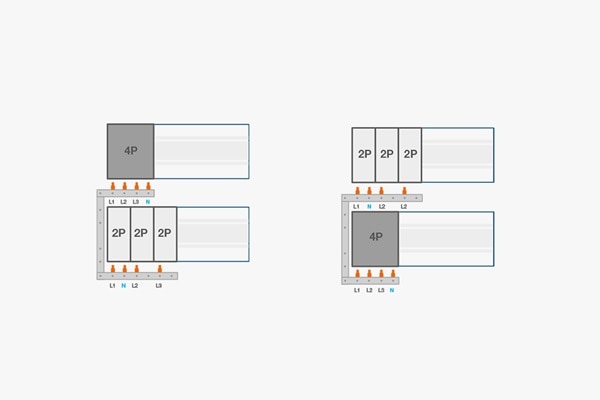

Verteilung der Einspeisungen auf bis zu zwei zusätzliche Gruppen-FIs (nur links installierbar)
Verteilung der Einspeisung auf einen weiteren Gruppen FIs (nur links installierbar)

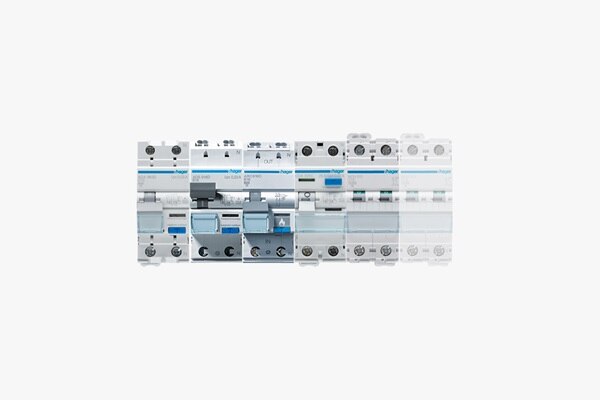

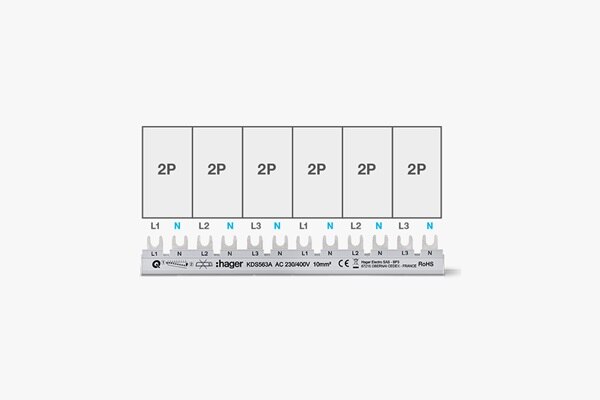

FI/LS 1P+N (oder LS-AFDD, 2P LS etc.)

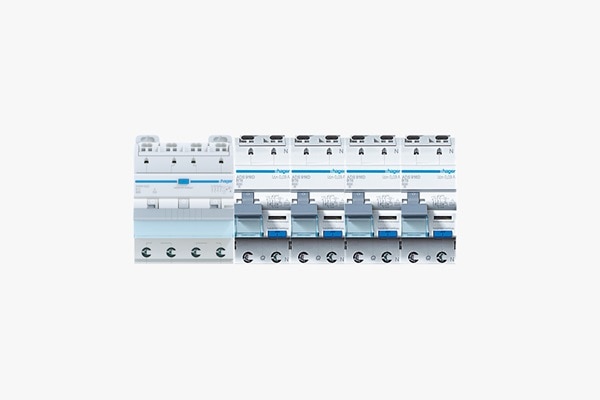

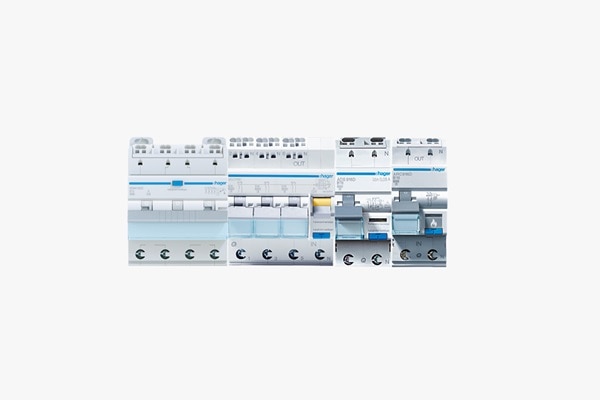

Verschiedene FI/LS Kombinationen
Verschiedene FI/LS Kombinationen und Gruppen-FI mit LS-AFDD

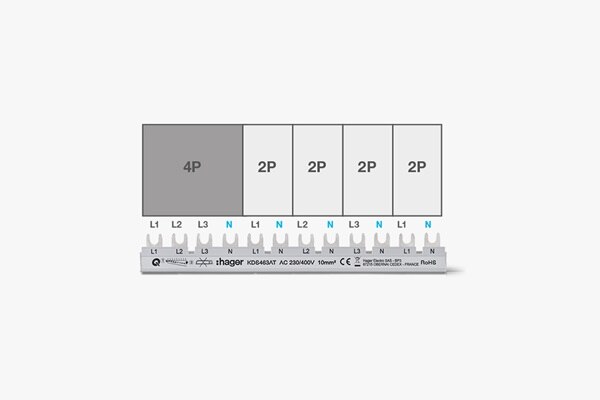

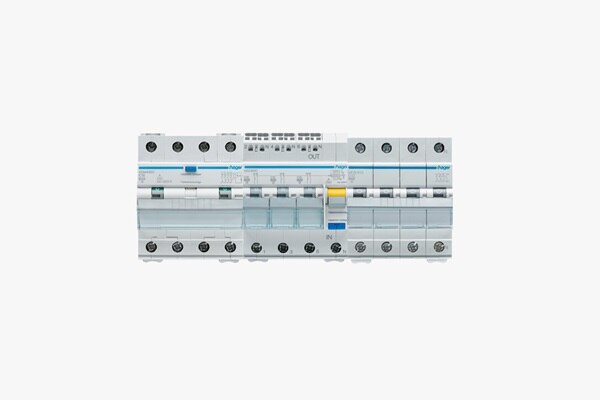

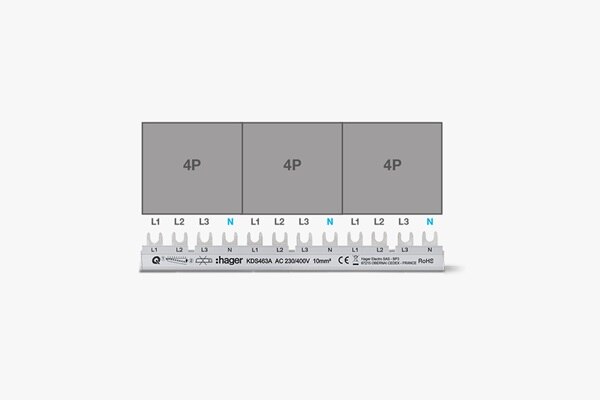

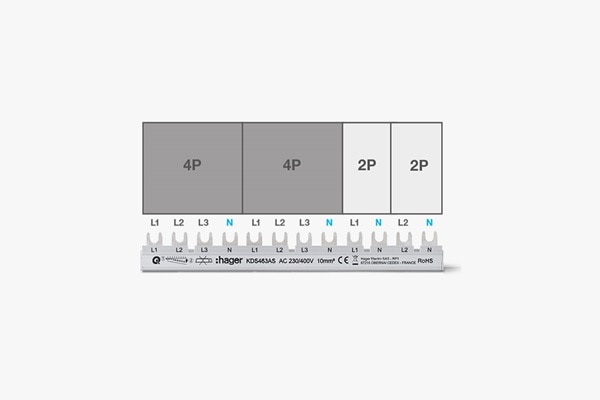

Kombinationen 4P und 3P+N

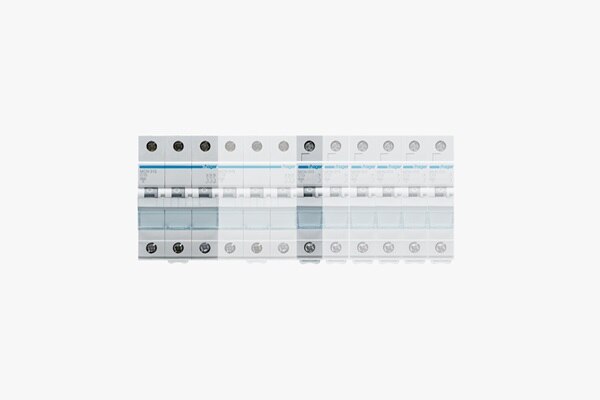

Leitungsschutzschalter 1P und 3P
Ihre Montagevorteile
im Überblick
quickconnect macht’s möglich: Waagerechte Phasenschienen müssen nur noch gesteckt werden. Das erhöht die Anlagensicherheit und Anlagenverfügbarkeit gegenüber geschraubten Verbindungen. Sie sparen bis zu 40 % Montagezeit. Und die dauerhalft konstante Einwirkung der Federkraft macht Ihre Installation komplett wartungsfrei.
Eingangsverdrahtung
Dank eingangsseitigen Bi-Connect Klemmen müssen Sie die waagerechte Phasenschiene nur noch anstecken – und fertig! Dies erfolgt unabhängig von der Haupteinspeisung, da die Schrauben nur auf die Bi-Connect Käfigklemmen wirken.
Senkrechtstarter
Über die Bi-Connect Käfigklemme können Sie die senkrechten Phasenschienen einfach festschrauben.
Hoher Berührungsschutz
Sicherheit geht vor – deshalb sind alle Phasenschienen komplett isoliert und bieten Ihnen noch mehr Arbeitsschutz.
Komfortabel tauschen
Mit dem Hutschienen-Schieber lassen sich einzelne Modulargeräte oder Gerätegruppen einfach aus dem Verbund lösen und gefahrlos mit der Hand entnehmen.
Einfach lösen
Eine Hebelbewegung mit dem Schraubendreher reicht aus, um die Phasenschiene zu lösen. Das macht Ihre Wartungs- und Kontrollarbeiten noch effizienter.
