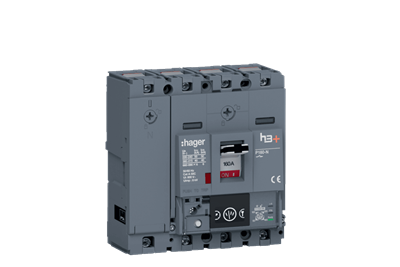

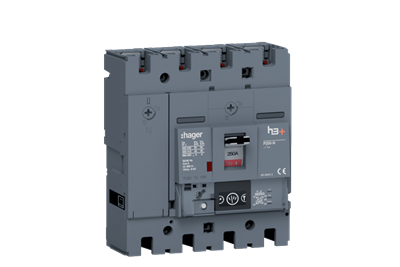

Interruttori scatolati h3+
Proteggi, coordina e monitora il tuo impianto
da 25 a 630 A con un’unica piattaforma di
interruttori scatolati progettata per garantire
continuità di servizio, selettività e controllo dei consumi.
Protezione fino a 630 A, oggi ancora più completa con gli interruttori scatolati h3+ Hager
Con il nuovo interruttore magnetotermico P630, la gamma h3+ si amplia offrendo una soluzione ancora più completa per la protezione della distribuzione elettrica.
Prestazioni elevate per la protezione della distribuzione BT
Scopri come gli interruttori scatolati h3+ proteggono impianti da sovraccarichi e cortocircuiti. La versione Energy permette anche il monitoraggio dei principali parametri elettrici, per una gestione più efficiente dell’energia.

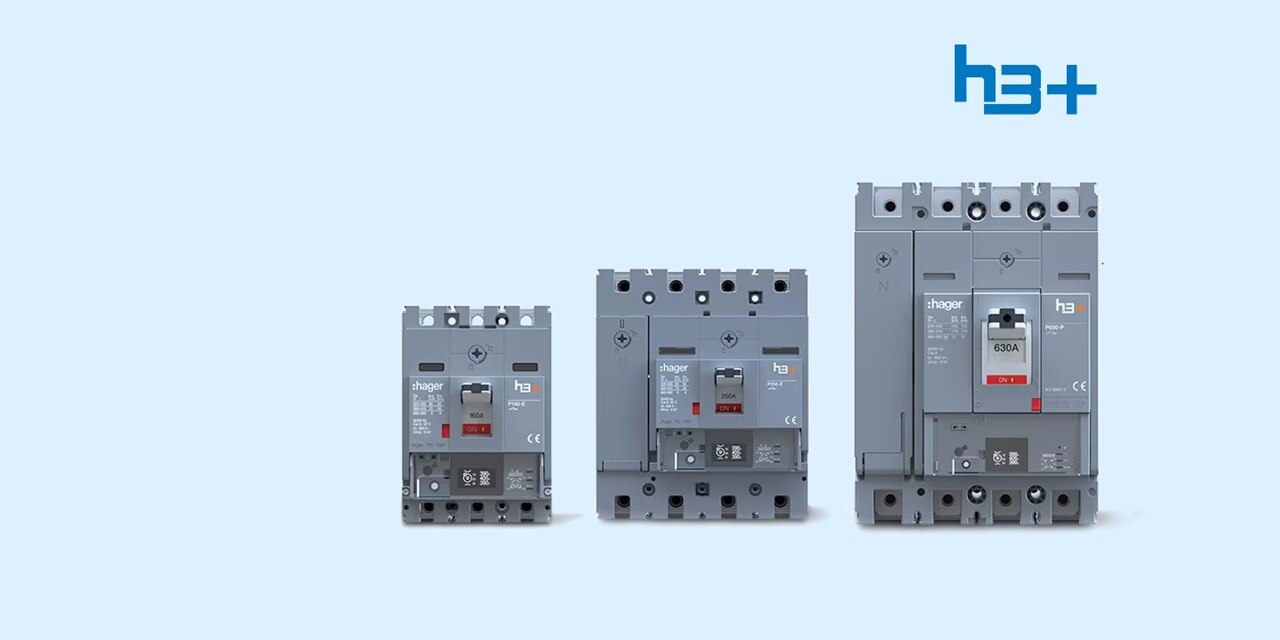

Una gamma completa per tutte le applicazioni
Dalla versione tradizionale, pensata per protezione standard, alla Energy per monitoraggio energetico e gestione dei parametri di funzionamento, la gamma h3+ offre protezione affidabile e massima flessibilità per impianti da 25 a 630 A. Oltre 300 varianti permettono di trovare la soluzione più adatta a ogni quadro di distribuzione.
|
|
|
|
||||||||||
| Sganciatore | Mag | LSnI | LSI / LSIG | LSIG Energy | Mag | LSnI | LSI / LSIG | LSIG Energy | TM Novità | LSI / LSIG | LSIG Energy | |
| Corrente nominale | 25-160 A | 40-160 A | 100-250 A | 40-250 A | 250-630 A | |||||||
| Blocco differenziale | No | Si | Si | |||||||||
| Varianti | 140 | 143 | 24 | 60 | ||||||||
| Caratteristiche distintive | Solo protezione magnetica; Icu fino a 70 kA | Regolazione lungo ritardo (L) e corto ritardo fisso (S) | Regolazioni L-S-I configurabili; versione LSIG con protezione di guasto a terra | Versione LSIG con integrata misura classe 1, Modbus RTU, display e preallarme | Solo protezione magnetica; Icu fino a 70 kA | Regolazione lungo ritardo (L) e corto ritardo fisso (S) | Regolazioni L-S-I configurabili; versione LSIG con protezione di guasto a terra | Versione LSIG con integrata misura classe 1, Modbus RTU, display e preallarme | Sganciatori termomagnetici regolabili; sostituisce x630 | Regolazioni L-S-I configurabili; versione LSIG con protezione di guasto a terra | Versione LSIG con integrata misura classe 1, Modbus RTU, display e preallarme | |
| Vantaggi per l'installatore | Soluzione specifica, costo ottimizzato | Versione elettronica per protezione base | Maggiore possibilità di regolazione | Protezione e misura integrata | Soluzione specifica, costo ottimizzato | Maggiore possibilità di regolazione | Versione elettronica per protezione base | Protezione e misura integrata | Versione termomagnetica per protezione base | Maggiore possibilità di regolazione | Protezione e misura integrata | |
| Applicazioni tipiche | Linee motori, circuiti di sicurezza | Distribuzione secondaria | Distribuzione secondaria | Edifici certificati ISO 50001 (ottimizzazione energetica) | Linee motori, circuiti di sicurezza | Distribuzione primaria e secondaria | Distribuzione primaria e secondaria | Edifici certificati ISO 50001 (ottimizzazione energetica) | Distribuzione primaria | Distribuzione primaria | Edifici certificati ISO 50001 (ottimizzazione energetica) | |
| Quando sceglierlo | Protezione solo magnetica (es. motori con relé termico dedicato | Linee alimentate da trasformatore o generatore, distribuzione con protezione base | Linee con necessità di regolazioni avanzate, selettività e back-up | Impianti con energy monitoring | Protezione solo magnetica (es. motori con relé termico dedicato | Linee alimentate da trasformatore o generatore, distribuzione con protezione base | Linee con necessità di regolazioni avanzate, selettività e back-up | Impianti con energy monitoring | Linee alimentate da trasformatore o generatore, distribuzione con protezione base | Linee con necessità di regolazioni avanzate, selettività e back-up | Impianti con energy monitoring | |
Controllo efficiente dei consumi
Una risposta ideale per il monitoraggio delle prestazioni energetiche di un impianto del terziario. Conforme alle normative elettriche, IEC 60364 e ISO 50001.
Soluzione modulare per ogni progetto
Compatta e funzionale, la soluzione h3+ si adatta ad ogni impianto elettrico e risponde a tutte le specificità dei tuoi progetti grazie alle impostazioni di protezione flessibili.
Efficienza e risparmio sui progetti
Grazie a 4 sganciatori elettronici e 1 solo magnetico, proteggi efficacemente i tuoi impianti e ottimizzi il costo dei tuoi progetti elettrici.
Prestazioni elevate in ogni applicazione

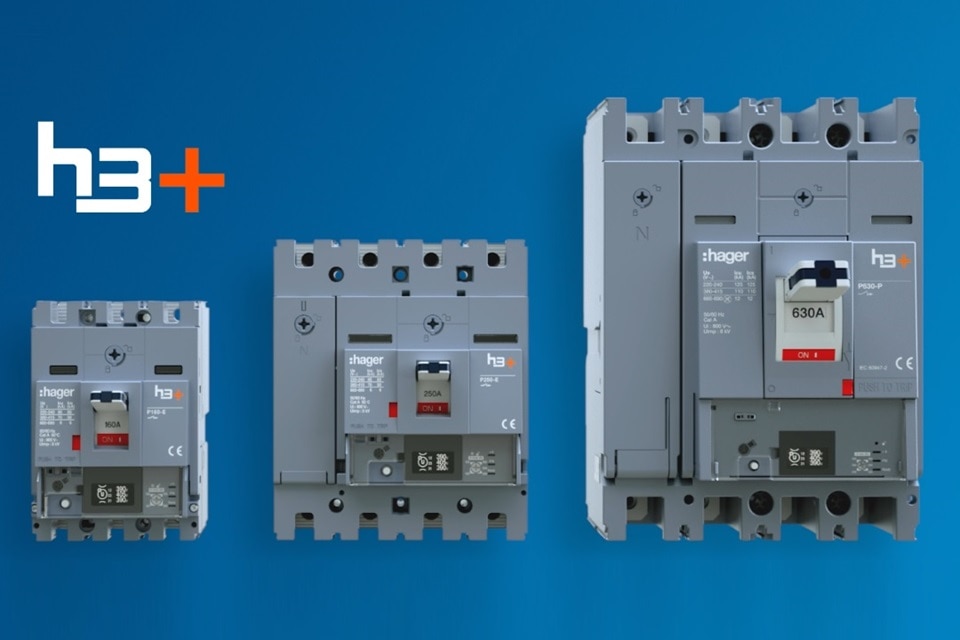

Disponibili in 3 taglie differenti (160, 250 e 630 A) con potere di interruzione fino a 70 kA.
La scelta è vostra
La gamma di interruttori scatolati h3+ offre una protezione di prim’ordine ed estrema flessibilità per tutte le applicazioni di distribuzione elettrica.

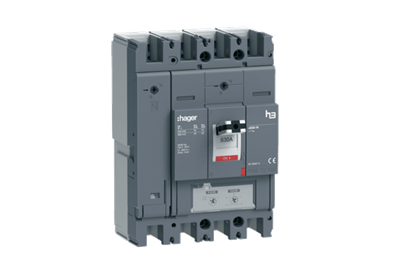

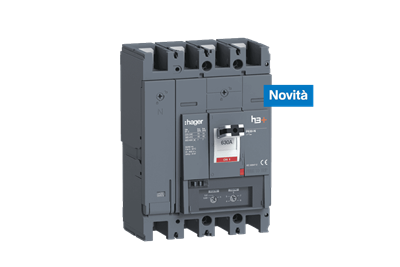

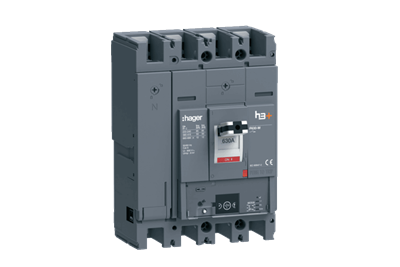

Interruttori h3+ P630 magnetotermici
Protezione avanzata fino a 630 A
NOVITÀ

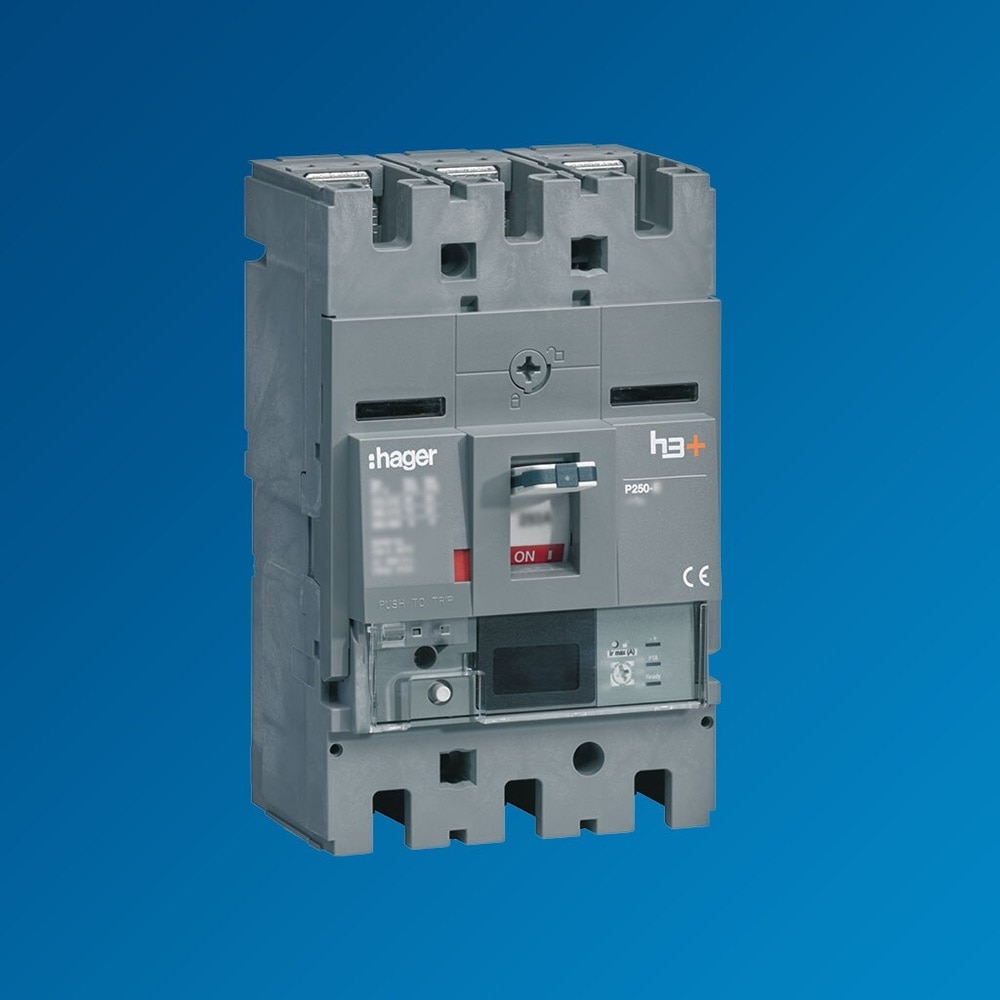

Gli interruttori automatici scatolati h3+ P630, dotati di sganciatori termomagnetici, sono ideali per applicazioni standard nella distribuzione elettrica. Proteggono conduttori e carichi alimentati da trasformatori o generatori.

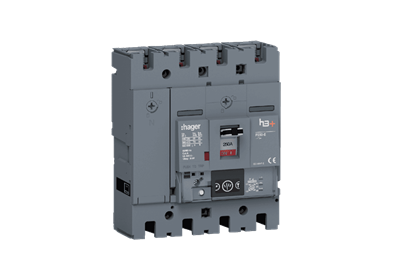

Interruttori h3+ P160, P250, P630 elettronici
Protezione avanzata, flessibile e selettiva
Compatti e versatili, si integrano perfettamente nei quadri Hager, garantendo sicurezza per utenti e apparecchiature, continuità di servizio e riduzione dei rischi per i componenti dell’impianto.

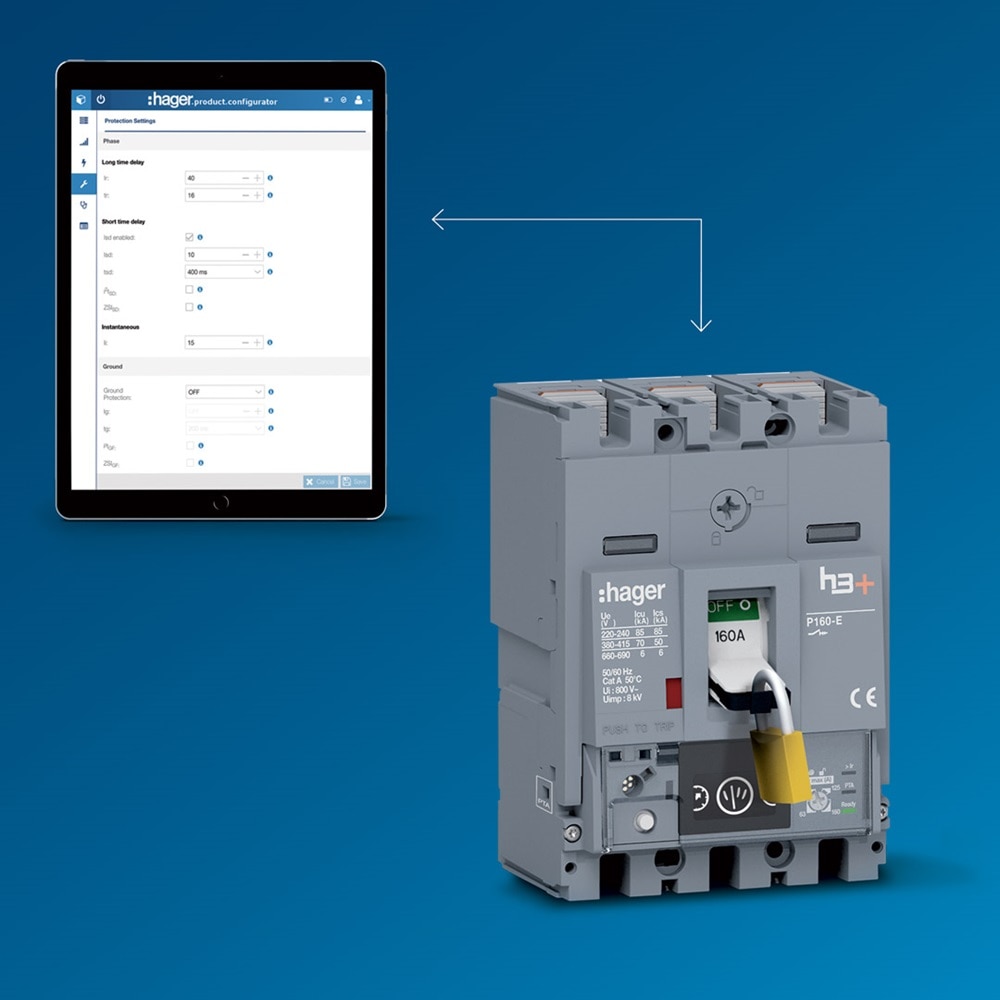

Interruttori h3+ P160, P250, P630 elettronici Energy
Protezione e monitoraggio integrati
h3+ Energy misura, memorizza e visualizza consumi energetici e parametri dell’impianto. È possibile configurare le protezioni, monitorare l’energia e gestire allarmi tramite sistema compatibile Modbus RTU, ottimizzando l’efficienza operativa.

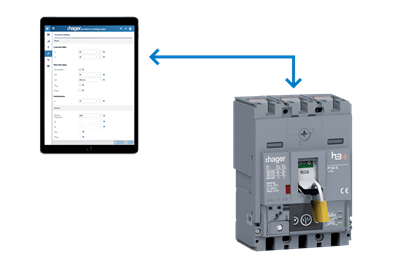

In modalità intelligente e connessa
Con h3+ Energy collegato a un sistema di gestione dell'energia
Ottieni il massimo dai dati di misurazione dell'energia integrandoli in un flusso di informazioni stabile.
h3+ Energy può essere inoltre utilizzato come analizzatore multifunzione e fornire valori misurati tramite un sistema di monitoraggio energetico come agardio.manager.
Protezione garantita
Grazie alle molteplici possibilità di impostazione e coordinamento dei sistemi di protezione, h3+ offre tre vantaggi principali:
- sicurezza per utenti e apparecchiature in tutte le condizioni;
- continuità del servizio anche in caso di guasti;
- riduzione dei rischi per i componenti dell’impianto.

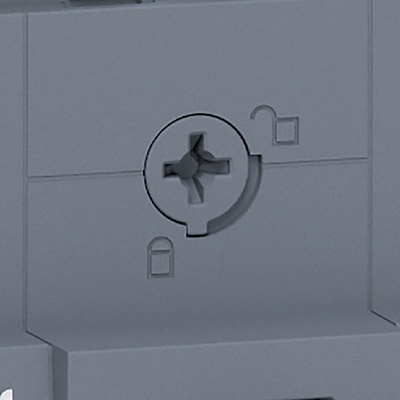

Vite di sicurezza
La vite a un quarto di giro semplifica l’accesso agli ausiliari, risparmiando tempo e garantendo praticità.

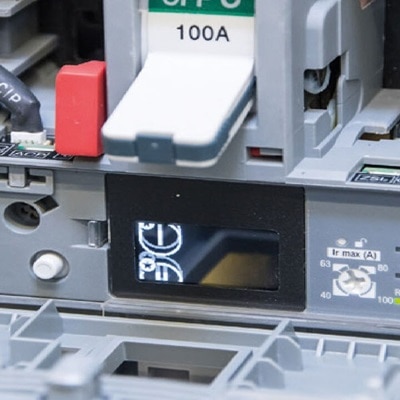

Coperchio frontale incernierato
Apertura sicura e senza errori. Il coperchio rimane solidale all’apparecchio durante l’apertura, evitando rimontaggi errati.

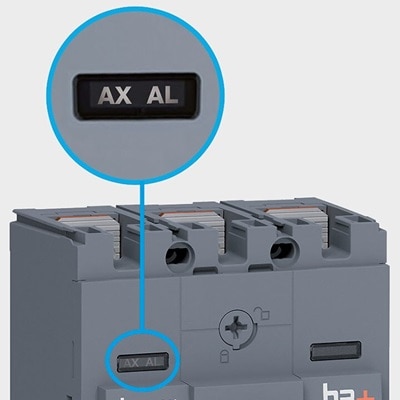

Finestra di visualizzazione
Controllo immediato. Visualizza il tipo di ausiliario installato senza rimuovere il coperchio frontale.

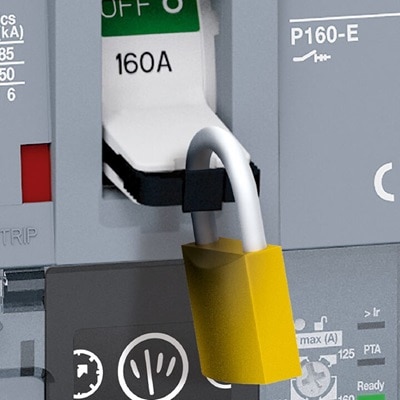

Blocco a lucchetto integrato
Sicurezza immediata. La leva può essere bloccata direttamente senza accessori aggiuntivi.

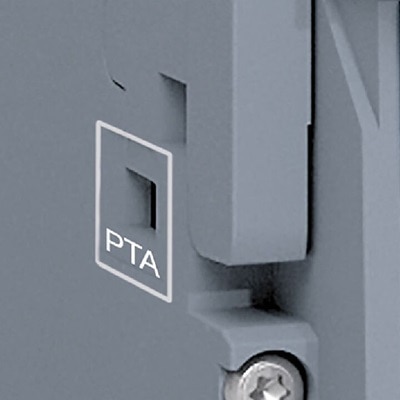

Contatto di preallarme integrato
Indica possibili sovraccarichi e permette di disinserire carichi non prioritari.

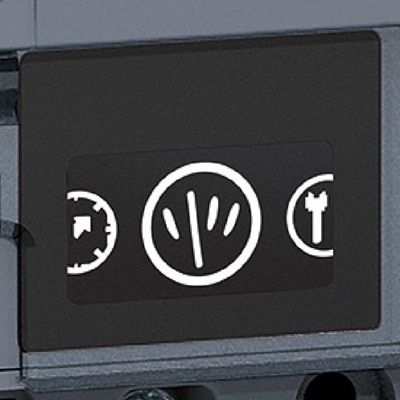

Schermo Oled
Visualizzazione chiara dei dati grazie al display OLED ad alto contrasto (versione Energy) per la lettura perfetta di protezioni e misure elettriche.

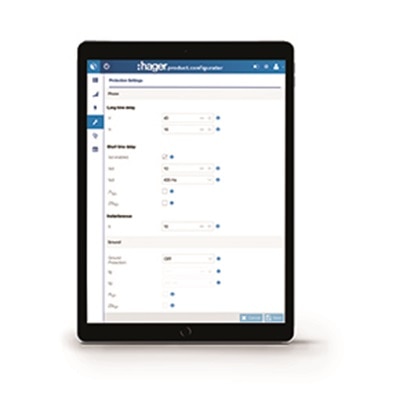

Contatto di allarme configurabile
Allarmi personalizzabili e configurabile direttamente sull’interruttore o da remoto, con display esterno per facile lettura.

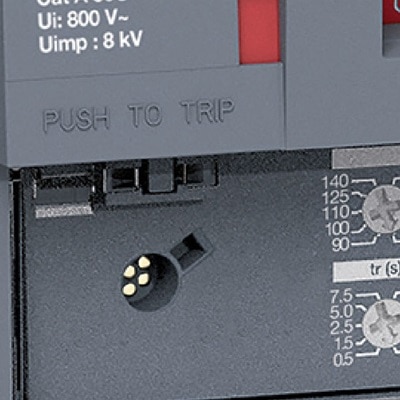

Porta di comunicazione
Programmazione e download dati. Consente di programmare e scaricare configurazioni tramite apposito software.
Strumenti digitali per il tuo lavoro
Dal software di impostazione alle tabelle di selettività e preventivazione, progetti e quadri oggi si realizzano in pochi click.

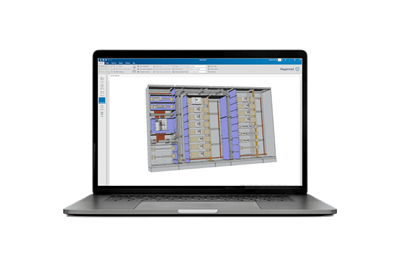

Software Hagercad
Semplifica e velocizza la preventivazione dei quadri di distribuzione e la creazione degli schemi elettrici.
Con Hagercad è possibile disegnare, verificare e personalizzare il quadro elettrico in pochi click.

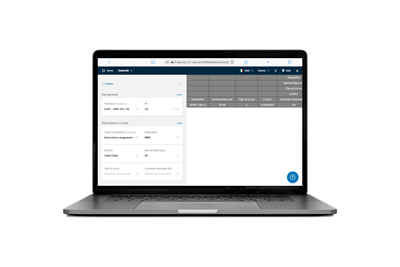

Configuratore tabelle di selettività, back-up e coordinamento
Individua rapidamente i parametri per continuità di servizio e sicurezza, semplificando la progettazione.

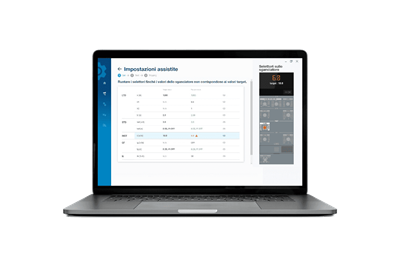

Software Hager Power setup
Configura parametri di protezione di interruttori scatolati h3+ con sganciatore Energy e aperti hw+, importa configurazioni personalizzate e recupera lo storico operativo, grazie all’integrazione con Hagercad.

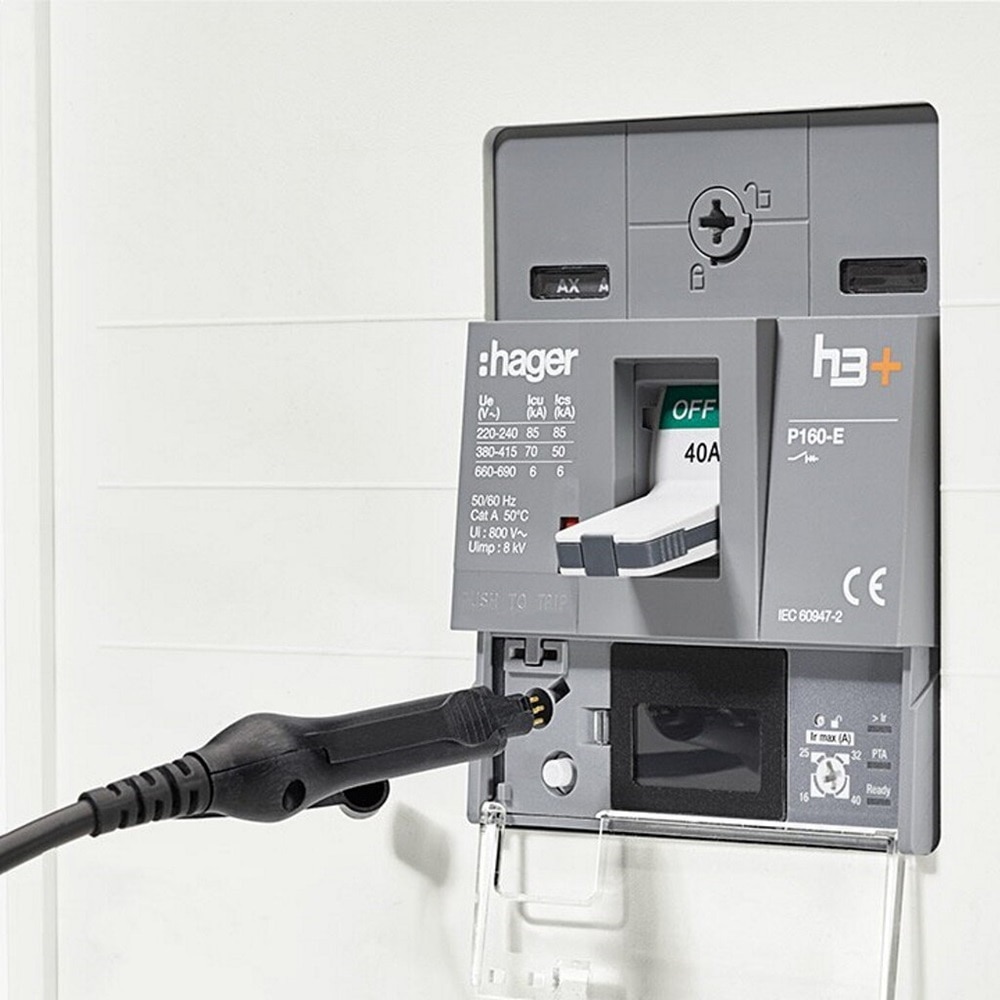

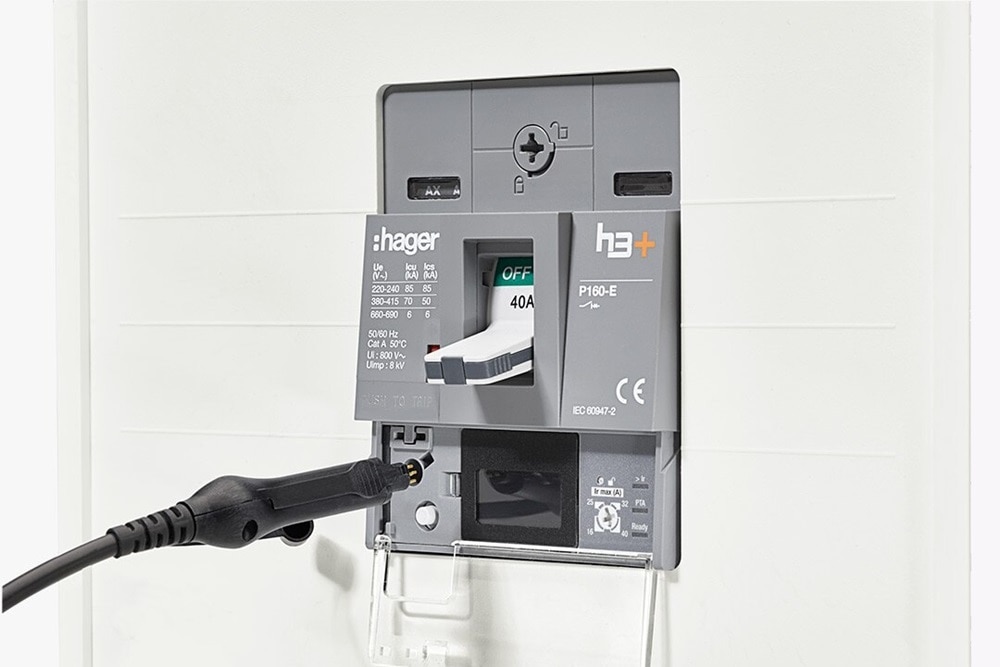

How-to-video:
i tutorial di h3+ Energy
Scopri come installare e programmare la nuova generazione di interruttori automatici scatolati h3+ Energy per una protezione affidabile contro sovraccarichi e cortocircuiti, combinata ad un accurato monitoraggio integrato dell'energia per tutti i sistemi di distribuzione a bassa tensione.
Perché scegliere gli interruttori h3+ per i tuoi progetti commerciali e terziari?
Una soluzione universale
Gli interruttori scatolati h3+ sono adatti a tutti i tipi di edifici del terziario
- Uffici e attività commerciali
- Alberghi
- Negozi
Adatto per i professionisti
Che tu sia un installatore, un quadrista o un progettista, h3+ garantisce un'installazione veloce e affidabile in ogni tuo progetto.

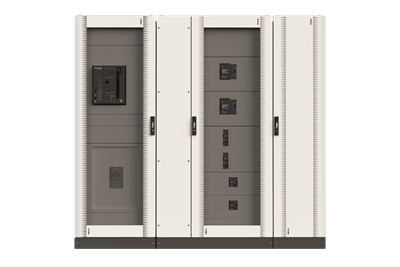

Compatibile con i quadri di distribuzione hager
Integrabile nei quadri di distribuzione delle gamme vegaD, quadro 4, quadro 5, quadro plus e quadro evo grazie ai kit di equipaggiamento.
Domande frequenti sugli interruttori scatolati h3+
-
Quali differenze ci sono tra la versione tradizionale e la versione Energy?
La versione tradizionale, termomagnetica o elettronica, protegge da sovraccarichi e cortocircuiti, garantendo continuità del servizio. La versione Energy aggiunge funzioni di monitoraggio dei consumi e dei parametri elettrici, compatibile con il protocollo Modbus RTU, ideale per gestire l’efficienza energetica degli impianti.
-
Come si coordina correttamente la protezione tra i vari interruttori?
La gamma h3+ consente con i vari sganciatori disponibili di ottimizzare selettività e continuità del servizio. Il coordinamento va configurato tramite il Configuratore di tabelle di selettività, garantendo che i dispositivi proteggano il carico in modo intelligente riducendo interventi inutili sugli altri interruttori del quadro.
-
Come funzionano i contatti di preallarme e allarme integrati nella versione Energy?
I contatti di preallarme segnalano possibili sovraccarichi, mentre quelli di allarme configurabile notificano eventi tramite display o sistemi remoti. La configurazione può essere fatta direttamente sull’interruttore o tramite software Hager Power Setup, rendendo semplice la gestione di carichi prioritari e non prioritari.
-
È possibile integrare gli h3+ Energy in un sistema di Building Management (BMS)?
Sì. La versione Energy supporta il protocollo Modbus RTU in classe 1, consentendo di inviare parametri elettrici e dati energetici a sistemi di gestione BMS o software come agardio.manager, per analisi, ottimizzazione dei consumi e gestione intelligente degli allarmi.
-
Come si effettua il montaggio degli accessori in un interruttore h3+?
Gli h3+ sono progettati con coperchio frontale incernierato e sistemi di blocco integrati, che permettono di accedere agli ausiliari in sicurezza. La sostituzione può avvenire in modo rapido, senza smontare altri componenti, riducendo al minimo i tempi di fermo.
Hai un progetto di distribuzione a bassa tensione?
Contatta uno dei nostri consulenti per progettare il tuo impianto BT con gli interruttori scatolati h3+.
