quadro 5 Hager: il sistema di quadri di distribuzione fino a 630 A
Modularità, robustezza e progettazione semplificata per il settore terziario. Installazione rapida, cablaggio semplificato e compatibilità con nuove dimensioni e barre in alluminio.

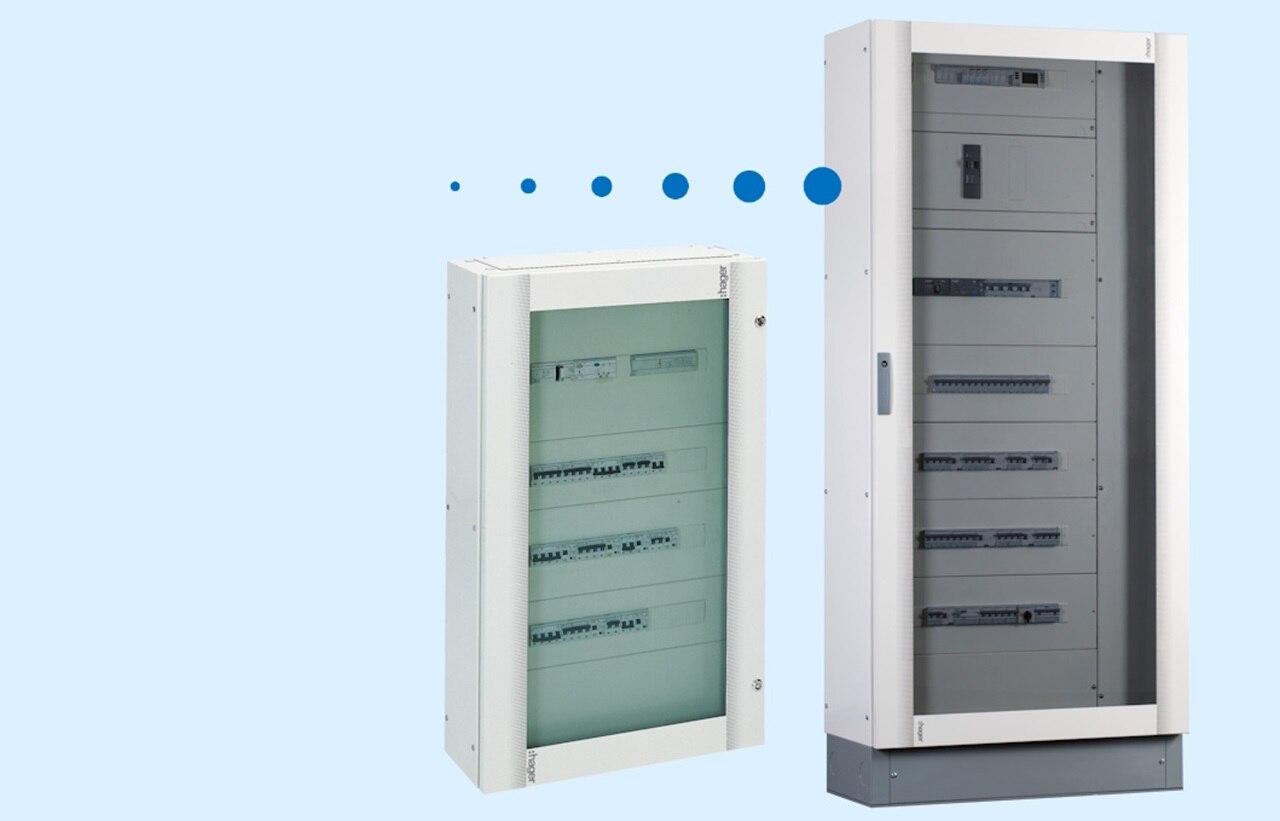

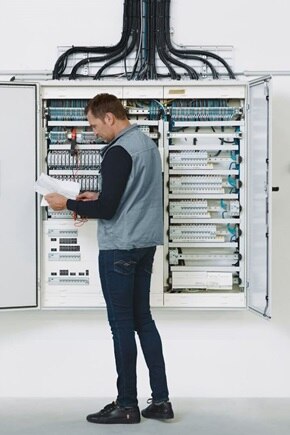

quadro 5, il quadro di distribuzione monoblocco!

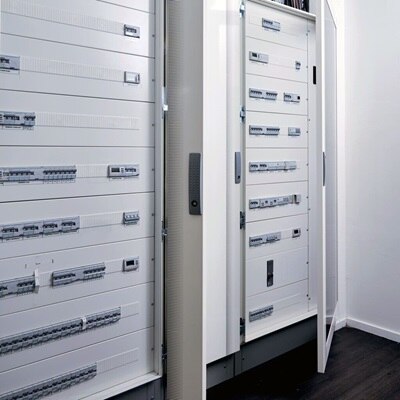

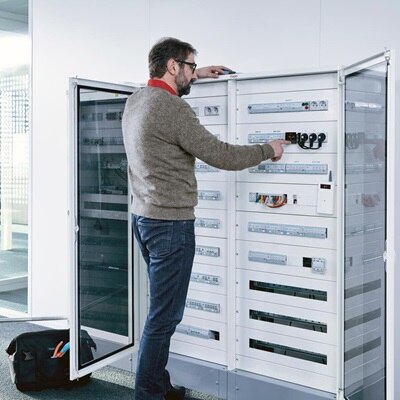

quadro 5 Hager è un sistema modulare fino a 630 A per impianti terziari e industriali leggeri. La struttura monoblocco in acciaio, l’equipaggiamento standardizzato e la modularità consentono progettazione rapida, realizzazione affidabile e manutenzione semplice. Ideale per uffici, edifici commerciali e infrastrutture tecniche.
Perché scegliere quadro 5?
Equipaggiamento comune
L’equipaggiamento interno è comune a tutta la gamma quadro 5 fino a 630 A. Questo consente una configurazione coerente del sistema e semplifica sia la progettazione sia la gestione dei componenti.
Robustezza strutturale
La struttura monopezzo in acciaio garantisce un’elevata resistenza meccanica. Il quadro mantiene stabilità e solidità sia durante il trasporto sia durante l’installazione in campo.
Progettazione ottimizzata
Il design del sistema è studiato per offrire un risultato estetico ordinato e professionale. Tutti gli elementi sono progettati per integrarsi perfettamente nel quadro 5, garantendo continuità visiva e funzionale.
I vantaggi per l’installatore

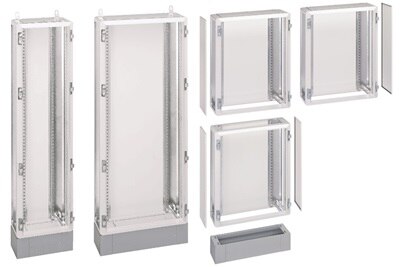

Affiancabili e sovrapponibili
Possibilità di affiancamento verticale e/o orizzontale delle strutture per una massima ampliabilità.

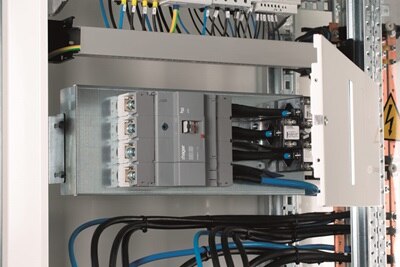

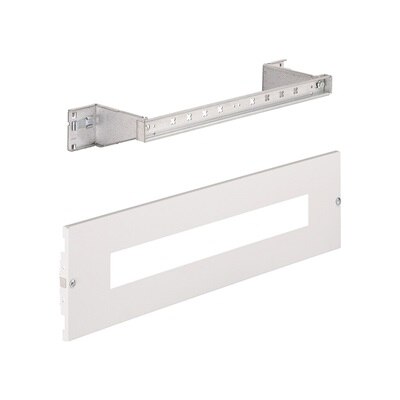

Equipaggiamento in kit
1 solo codice comprende piastre/guide DIN, pannelli frontali e accessori, semplificando la gestione dei componenti.

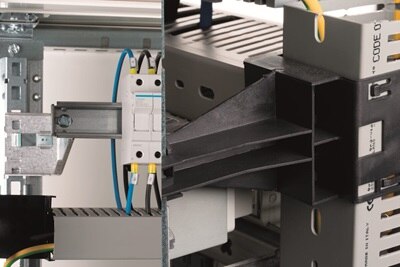

Guide DIN e supporti canaline
Guide premontate a scatto e canaline orizzontali/verticali fissabili facilmente, per un cablaggio ordinato e rapido.

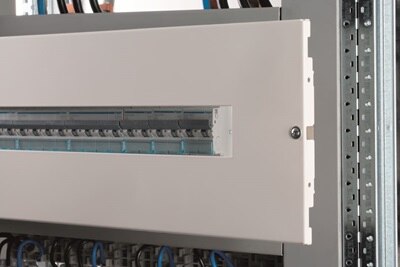

Messa a terra automatica
La messa a terra dei componenti della struttura e dei kit di equipaggiamento è realizzata per contatto in fase di montaggio e certificata.

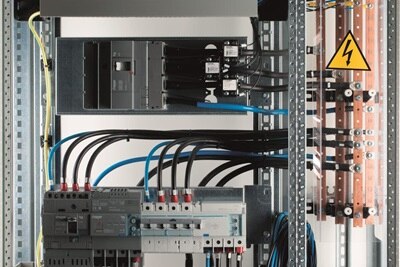

Sistemi barre certificati
Sistemi barre in rame e alluminio fino a 630 A per le differenti esigenze di distribuzione con punti di amarraggio certificati.

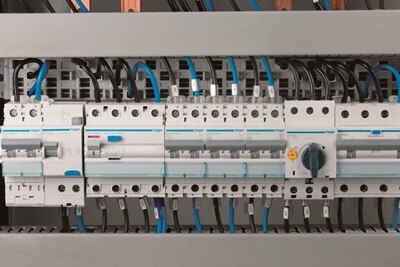

Sistemi di cablaggio rapido
Ripartitori Auxiclic per cablaggio modulare fino a 63 A.
Quando la modularità non è un optional, ma un dato di fatto!
La capacità di adattarsi ad ogni esigenza installativa

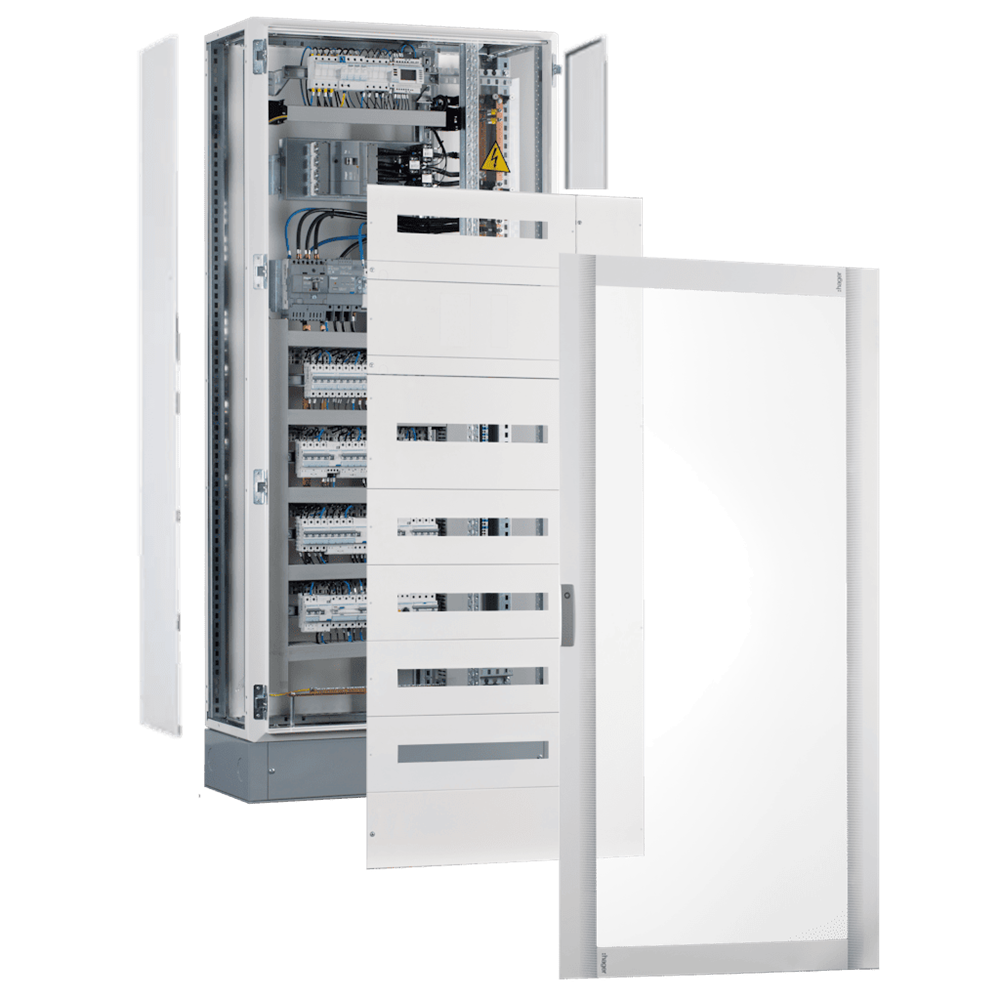

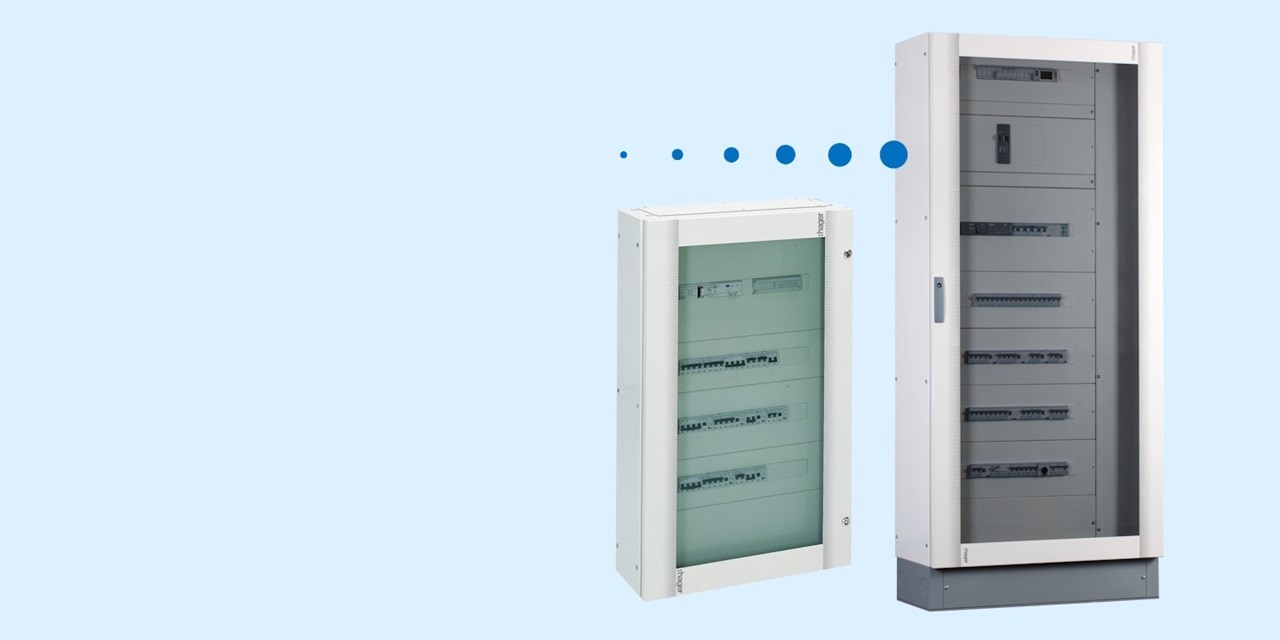

- Quadri e armadi monoblocco, modulari, affiancabili e sovrapponibili
- Moduli DIN: da 72 a 432
- Struttura monoblocco con fianchi aperti e retro chiuso
- Da completare con pannelli laterali e porte cieche o trasparenti
- Kit vano barre opzionale per sezionare verticalmente e riservare spazio il sistema di distribuzione verticale/morsettiera

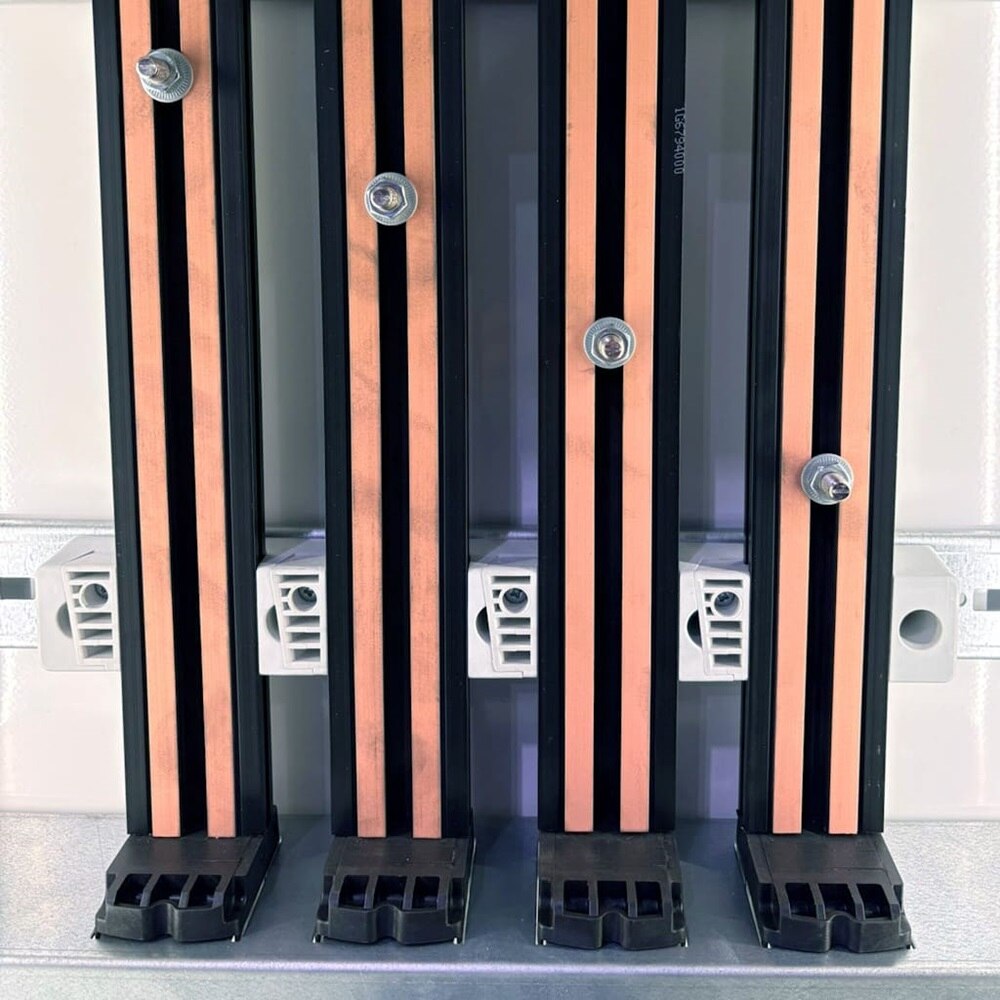

Nuove barre in alluminio quadro 5: più economiche, più rapide e più efficienti
Connessione semplice e veloce fino a 630 A
- Nuovo sistema barre da 630 A con supporti dedicati
- Stessa barratura presente in quadro evo da 800 A
- Connessione frontale con viti “a martello” attraverso profilo dedicato
- Riduce tempi di installazione e facilita manutenzione

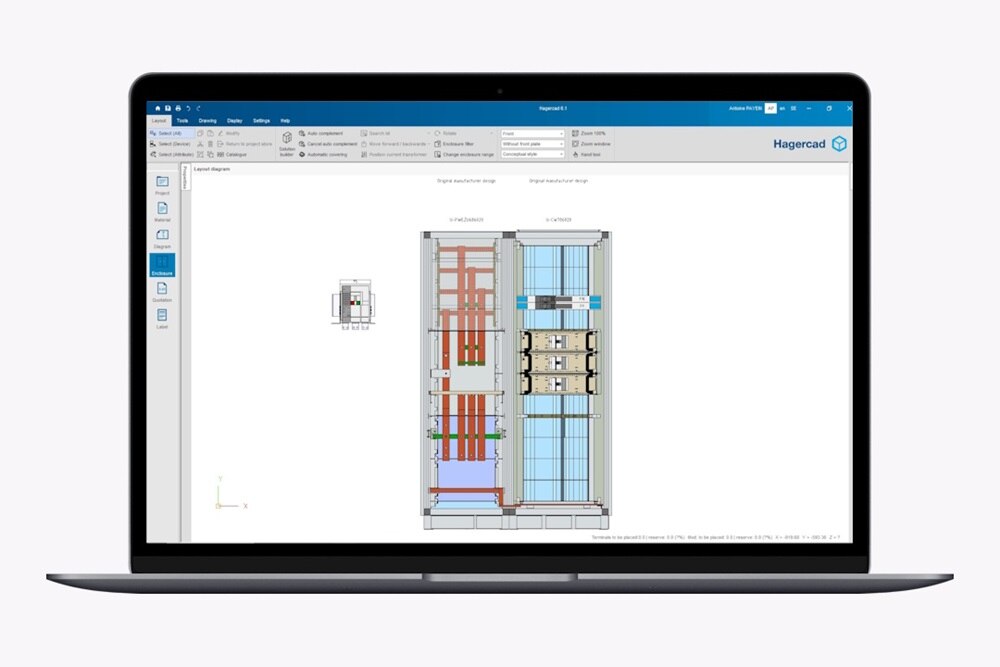

Con Hagercad preventivi il tuo quadro 5 in 10 minuti
Preventiva il quadro, dimensiona componenti e genera documentazione tecnica in pochi clic. Hagercad semplifica configurazione, schemi unifilari e preventivi per progettisti e installatori.
Ampia scelta di componenti e interruttori per realizzare un impianto perfetto
Domande frequenti sui quadri di distribuzione quadro 5
-
Quali configurazioni di installazione sono possibili con quadro 5?
Il sistema quadro 5 è modulare fino a 630 A e supporta installazioni sia come quadro principale sia secondario. Con le nuove dimensioni a parete (H1110×L885, H1260×L880, H1450×L885) è possibile configurare il quadro a tutta larghezza (36 moduli DIN) o, utilizzando il kit vano barre, sezionare verticalmente il quadro ottenendo 24 moduli DIN per le apparecchiature principali e un vano laterale per barra verticale o morsettiera, ottimizzando lo spazio a parete e la risalita dei cavi. -
Quanto è semplice il cablaggio all’interno del quadro?
La disposizione interna e l’equipaggiamento standardizzato rendono il cablaggio rapido e ordinato. Con il nuovo sistema barre in alluminio da 630 A, la connessione è più veloce grazie al profilo dedicato con scanalatura interna e viti “a martello”, che permettono di lavorare solo frontalmente sul sistema barre, riducendo tempi di montaggio e errori di installazione. -
È possibile ampliare o modificare un quadro quadro 5 dopo l’installazione?
Sì. La modularità dei quadri e il vano laterale (kit vano barre) consentono di aggiungere linee, dispositivi o barre verticali anche successivamente, senza sostituire l’intero quadro. Questo rende quadro 5 flessibile e adatto a impianti che possono evolvere nel tempo.
-
Come si dimensiona correttamente un quadro quadro 5?
La scelta del quadro deve considerare corrente nominale, numero di utenze, spazio disponibile e futuri ampliamenti. Il software Hagercad permette di configurare la struttura, selezionare dispositivi e barre, generare schemi unifilari e distinta materiali, semplificando l’ingegnerizzazione e la realizzazione sul campo.
-
Quali vantaggi offre il nuovo sistema barre in alluminio?
Rispetto al rame, il sistema in alluminio riduce significativamente i costi e velocizza il montaggio. Il profilo interno permette l’utilizzo delle barre con viti “a martello” permettendo di lavorare frontalmente sul sistema barre e garantendo affidabilità e sicurezza anche per correnti fino a 630 A.
-
Come gestire la dissipazione termica all’interno del quadro?
Il layout modulare e i vani laterali favoriscono la ventilazione, evitando il surriscaldamento dei dispositivi. Le barre in alluminio hanno una conduttività leggermente inferiore al rame, ma il profilo e la distribuzione interna garantiscono sicurezza anche a pieno carico.
-
Qual è il grado di protezione IP dei quadri quadro 5?
I quadri quadro 5 garantisco un grado di protezione IP55, fondamentale per proteggere i dispositivi da polvere, corpi estranei e spruzzi d’acqua. -
Come ottimizzare lo spazio per l’installazione a parete?
Con le nuove dimensioni e il kit vano barre, è possibile separare 24 moduli DIN per le apparecchiature principali e riservare un vano laterale per barra verticale o morsettiera. Questa configurazione migliora la gestione della risalita dei cavi, l’accessibilità e velocizza sia il cablaggio sia le future operazioni di manutenzione. -
Quali applicazioni sono più indicate per quadro 5?
quadro 5 è ideale per edifici terziari come uffici, centri commerciali, hotel, strutture sanitarie e piccoli impianti industriali. È particolarmente adatto quando serve una distribuzione affidabile, modulare e facilmente installabile, con possibilità di ampliamento futuro.
